【接着には少量の瞬間接着剤をご使用下さい。】

A

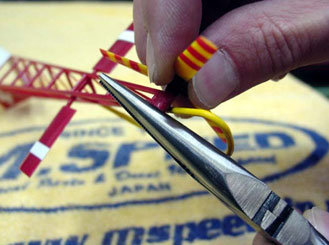

@ メインフレームより、キャビン及びテールトラスを取り外します。
 トラス部のテールローターを取り外します。
 ※黒いリベット頭部をペンチ等で固定し,テールローターが折れないように中心部を回しながら慎重に外します。
 ※外したテールローターはCで使用致します。(A写真参照)


A

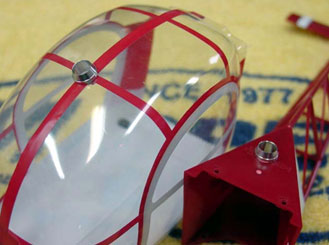

A キャビン上部のライトを外し、穴を6mmに広げます。 テールトラス下部のお好みの位置に6mmの穴を開けます。 各6mm穴にアルミカラーを外部より取り付け固定します。(接着) (B写真参照)
※テールトラスのLED取り付け穴位置の決定する時は、LED端子と他の部位が干渉しないことを事前に確認してください。


B @で取り外したリベットの穴に付属のポリカビスを使用しカーボンマウントを固定します。モーターコードをテールトラス前方よりとおしカーボンマウントに取り付けます。 ※モーターは左右にずれないように中央で固定します。(接着)
※接着剤は、モーターの軸や、モーター内部に流れ込まないように注意してください。流れ込むと動作しなくなります。


A

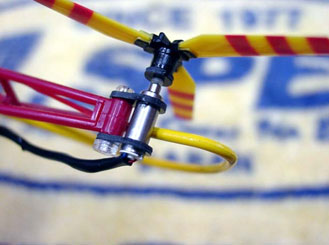

C カーボンブッシュをモータ軸に接着し、@取り外したテールローター又は、別売のMAD-003 テ−ルローター(ドライカーボン1t)を接着します。 (C写真参照)


A

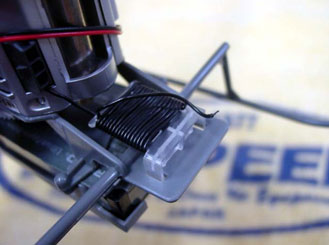

D メインレ―ム部のアンテナホルダーを外し180°反転します。 ※ホルダーの2箇所のつめを内側に倒せば簡単に外れます。(D写真参照)


A

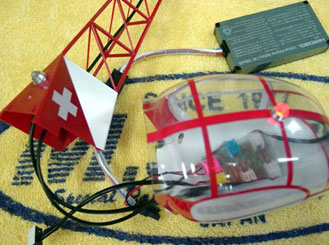

E Aで取り付けたアルミカラ−に各LED(ビーコンライト)を内側より固定します。(接着)(E写真参照)


F キャビン内下部中央にユ二ット(基板)を両面テープで固定します。 ※ユニット(基板)には空きコネクタが有りますのでMAD-002 ランディングライトをキャビン前部に取り付ける事も可能です。


A

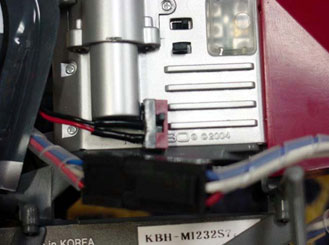

G スイッチコードを両面テープで固定します。(F写真参照)


H メインフレームにテールトラス、キャビンを取り付け完成。


I バッテリーをつなぎ SW ON  Good Job!!


※ 消費電流  モーター35mA×1   (参考:モーターロック時 約37mA)
        LED 4mA×2
※ 発熱テスト リポバッテリー満充電の状態でモーターロックを行い、LED×2個をショートさせた状態で1時間放置しました。抵抗は少し熱を持ちましたが、リポバッテリーは異常有りませんでした。
※テスト結果は、定められた試験条件のもとでの値です。実際のご使用時にはこの条件(気象、気温、機体、操縦、整備等の状況)が異なってきますので、全ての条件下での安全を保証する物ではありません。実際のご使用時には,モーターをロックさせたり配線がショートした状態でのご使用は絶対におやめ下さい。
